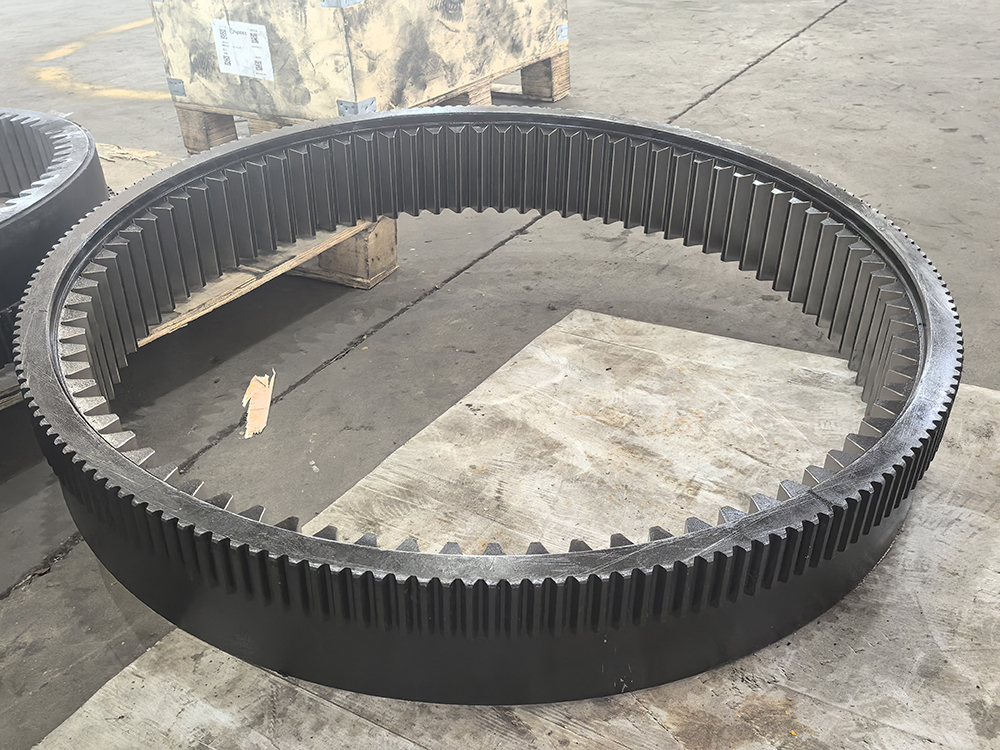

Вторичное зубчатое кольцо Belaz 75131 75132–7519-2405496

В качестве основного трансмиссионного компонента 130 -тонного карьерного самосвала «Белаз» с электрическими колесами установлен редуктор боковой части колеса. Вторичное зубчатое кольцо 7519-2405496 выполняет важнейшую функцию передачи мощности и усиления крутящего момента. Это ключевой компонент, обеспечивающий стабильную и эффективную работу тяжелых карьерных самосвалов в экстремальных условиях добычи полезных ископаемых .

Основные функции :

Вторичное зубчатое кольцо является внутренним опорным элементом зацепления во вторичной планетарной зубчатой передаче редуктора со стороны колеса. Она играет ключевую роль в цепочке передачи.

Передача мощности: одновременно входит в зацепление с несколькими комплектами планетарных передач. Высокоскоростной выходной сигнал двигателя передается на ступицу колеса после двухступенчатого уменьшения и усиления крутящего момента. Многозубчатая конструкция с одновременным зацеплением обеспечивает равномерное распределение нагрузки. Это значительно повышает несущую способность системы передачи.

Снижение скорости и увеличение крутящего момента: достижение большого передаточного отношения за счет сочетания с планетарной зубчатой передачей. Значительно увеличивает крутящий момент на выходе. Для удовлетворения высоких требований к крутящему моменту, необходимых для подъема и разгона тяжелых грузов в шахтах. Это обеспечивает надежную гарантию общей мощности автомобиля.

Позиционирование и наведение: Обеспечивает точные направляющие для зацепления и опорные точки позиционирования для планетарных зубчатых передач. Для обеспечения точности передачи данных и бесперебойной работы. Это снижает уровень шума и вибрации в процессе передачи .

Технические параметры и технологические процессы обработки материалов.

Изделие изготовлено из кованых заготовок из высококачественной низкоуглеродистой легированной стали 20CrMnTi . Она подвергается нескольким процессам термической обработки, включая цементацию, закалку и низкотемпературный отпуск. Это позволяет добиться идеального сочетания высокой твердости поверхности и износостойкости с высокой прочностью сердцевины и ударопрочностью. Поверхность зуба обрабатывается с использованием технологии формования и шлифования на станках с ЧПУ. Плавное заполнение сетки Стабильная работа

Преимущества продукта

Высокая несущая способность: одновременное зацепление нескольких зубьев эффективно распределяет нагрузку. Общая несущая способность значительно улучшена. Он способен выдерживать огромные крутящие моменты и ударные нагрузки в условиях интенсивной добычи полезных ископаемых.

Превосходная износостойкость: Глубокая цементация и закалка придают поверхности зуба твердость 58-62 HRC. Превосходная устойчивость к точечной коррозии и износу. Его срок службы значительно увеличен .

Высокая эффективность передачи: Высокоточная шлифовка зубчатых колес в сочетании с модификацией профиля зубьев. Оптимизация распределения нагрузки Снижение потерь на трение Эффективность передачи достигает более 97% . Это улучшает общую топливную экономичность автомобиля.

Исключительная надежность: строгий отбор материалов и контроль технологического процесса. Для обеспечения стабильной работы изделия в условиях экстремальных температур. Он адаптирован к суровым условиям эксплуатации, таким как высокая запыленность, высокий крутящий момент и частые остановки и запуски.

Применимые условия труда

Тяжелые транспортные работы на открытых горных разработках и в карьерах

Эксплуатация в суровых условиях: высокие температуры и сильная запыленность

Частые пуски, движение на подъемах и торможение

Работа в условиях высокого крутящего момента и ударных нагрузок

Круглосуточный режим работы

Гарантия качества

— Основное направление деятельности: исследования и разработки, а также производство запасных частей для карьерных самосвалов БелАЗ. Мы обслуживаем клиентов в горнодобывающей отрасли по всему миру, предоставляя продукцию высочайшего качества. .
